当社はTrue R技術（ベクトル理論Igr方式）で全世界に電気の安全を提供します

三和電気計器(株)

リーククランプメータ I0R500

• ｏ活線状態でIgr、Ioを測定、同時表示
• ｏ負荷電流も測定
• ｏクランプセンサー一体型化
• ｏパソコンでデータ収集が可能

• ■三相三線Δ結線でR相とT相の同時地絡検出
• ■MAXホールドモード（最大値ホールド）
• ■表示は２画面切替可能
• ■データホールド機能
• ■誤報を解消
• ■単４アルカリ電池２本 連続２００時間以上の長時間動作

発売元企業サイト

オムロン株式会社

漏電監視リレーK6ER

• ｏ感電や火災の原因となる抵抗分漏電電流Igrを監視
• ｏ電気設備の高精度漏電監視と絶縁劣化の可視化実現！
• ｏ高周波やノイズ等の影響に漏電検出機の不要動作を解消
• ｏ非常用回路など止められない設備及び高周波やノイズが多いＦＡ設備等に最適

• ■IgrとIoの検出分析による感電、火災のリスク判断が容易に。PCやPLCによる監視可能
• ■プレアラーム機能で漏電電流を２段階で出力
• ■漏電測定履歴による漏電原因解明の効果発揮

発売元企業サイト

オムロンソーシアルソリューションズ株式会社

Igrアダプター　絶縁監視装置

• ｏ絶縁監視装置にＩｇｒ測定アダプター登場！
• ｏ高周波・ノイズに強く、正確で安定的なＩｇｒ値の検出が可能
• ｏ常時電圧計測方式により位相角が変動しても正確なＩｇｒ値の測定が可能

• ■Igr測定値の安定に定評がるＴｒｕeR理論を採用
• ■一部のチャンネルだけをＩｇｒ値で監視可能
• ■同一箇所をＩｏ値とＩｇｒ値でも監視可能

発売元企業サイト

三和電気計器(株)

・外形寸法：190(W)×160(H)×65(D)㎜ ・重　　量：約850g（製品本体）

IORロガー IOR700V

• ①インバーター出力側の絶縁劣化検知に対応！
• ②予兆解析に利用できるロギング機能搭載！
• ③測定対象に応じた二種の測定モード！ ｏ電源モード（配電路線、商用電源設備機器） ｏインバーターモード（三相電源インバーターにより直流化及び周波数変換された出力側電源の配電路線と機器）
• ④測定対象：切削機、空調ファン、ポンプなどの産業機械、三相誘導モーター等

電源モード

• ■制御盤の商用電源部の電圧と零相電流を測定して、インバーター機器を含む電路全体の絶縁抵抗に起因する漏電を測定する！
• ■VFD機能を使い、電源側とインバーター側を切り分け、絶縁劣化場所を測定する！

インバーターモード

• ■インバーター出力側の電圧とｕ、ｖ、ｗ相の合成絶縁抵抗に流れる漏電値を表示する。
• ■測定値は、従来の絶縁抵抗計の測定値（直流絶縁抵抗分）に加え、tanδ（交流絶縁抵抗分）を含んだ測定値を示す。

発売元企業サイト

オムロンソーシアルソリューションズ株式会社

・外形寸法：235(W)×265(H)×59(D)㎜ ・重　　量：950g

IoR対応絶縁監視装置 LM-100-3G

• ①IoR方式での計測がこれ1台で可能！
• ②TrueR理論を利用した漏電検出技術を採用！
• ③計測データの記録と外部媒体出力による漏電発生状況確認が可能！
• ④瞬時電圧低下検知、接点出力利用等様々な機能を搭載！

• ■2系統（単相/３相）で漏洩電流及びトランス温度を測定(スター結線、異容量V結線除く)
• ■測定データで状態が見え、トレンドグラフで異常経過、異常の程度・箇所が一目で確認できる
• ■遠隔リモートで設定変更も楽々、モニタリングもできる！ （パソコン・スマートフォン から設定変更や最新値の確認も可能)
• ■測定データ（Ior、Io、V、温度）をFOMA網による双方向通信
• ■設置・システム構築が簡単！設置等トータルコストの大幅削減！ ｏZCT/サーミスターの接続はコネクターでワンタッチ ｏ通信端末、サーミスター測温体もマグネットで簡単取付 ｏ通信の契約・諸手続きはオムロン ソーシアルソリューションズ株が一括対応

(注)オムロン ソーシアルソリューションズ㈱販売＜開発・製造元：㈱豊光社＞

発売元企業サイト

佐鳥電機(株)

・外形寸法：350(W)×180(H)×236(D)㎜ 　※スイッチカバーの開閉時は(D)+10㎜が必要 ・重　　量：5㎏以下 ・表　　示：TFT5.7インチ液晶

絶縁監視装置－Leakele リーケル

• ①TrueR理論を利用して見かけの漏電【Io】ではなく、発火、感電の原因となる漏電成分【Ior】の管理を実現！
• ②装置稼働により変動する【Ior】を24時間365日連続管理！
• ③瞬間的な漏電もしっかりキャッチし、時間の掛かる漏電の調査時間を大幅に短縮！

• ■8バンク独立（電圧・単相/三相）で測定が可能
• ■高調波ノイズによる歪んだ電流波形からも正確な検出が可能
• ■計測サンプリング時間 250msec　⇒　瞬間的な漏電も検知可能
• ■豊富な種類のCTが選択可能（貫通孔径φ30～φ250）
• ■測定データ（Ior、IorM、Io、Gr、V、θ、温度）をLANもしくはRS485で出力
• ■データを添付SDカードにて記憶（メモリ機能）
• ■各バンク毎に任意の3段階の閾値で警報出力

発売元企業サイト

佐鳥電機(株)

・外形寸法：175(W)×70(H)×210(D)㎜ ・重　　量：2㎏以下 ・表　　示：7セグLED3桁

絶縁監視装置－Leakele DH

• ①低圧電路の地絡事故発生時に、事故店電流測定機能付Ior型絶縁監視装置（Leakele DH）がB種接地線と地絡事故点の地絡電流(Io、Ior、Ioc)を高精度検出！
• ②通信モジュールを搭載した絶縁監視装置でIoT化と保安業務の省力化を実現！

• ■トランスのB種接地線と地絡事故点の Io、Ior、Ioc を同時に測定
• ■トランスの B種接地線と地絡事故点の Iorで地絡電流を抑制制御
• ■30Hz～80Hzの領域で高精度な動作（高調波、ノイズの除去）
• ■高低圧混触、雷サージはGDTで安全に電圧抑制
• ■地絡電流抑制装置は平成24年度技術基準適合性評価委員会にて技術適合性確認済

保安協会様向け絶縁監視装置Leakele-DH：2017年6月経済産業大臣賞受賞!!

発売元企業サイト

(株)竹中電機

・外形寸法：118(W)×146(H)×63(D)mm ・重　　量：1㎏(製品本体)

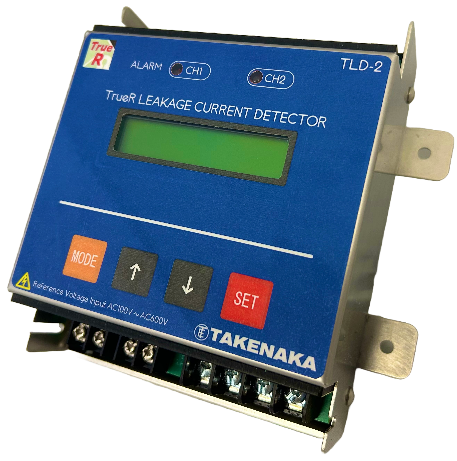

絶縁監視装置 TLD-2

• ■TrueR方式によってIorを演算。静電容量の影響を取り除き、真に重要な絶縁劣化を的確に捉えます。
• ■活線状態において漏電監視可能
• ■最大2電路を同時監視
• ■Io/Iorによるアラーム判定、しきい値の設定可能
• ■LCD表示付きでリアルタイム表示
• ■DINレール対応・省スペース設計
• ■RS-485通信対応(Modbus RTU)
